G070Y02-T02
2023-03-14 14:18:44
产品特点：
制造商：群创
型号：G070Y02-T02
类型：a-Si TFT-LCD , 液晶模组
RoHS：RoHS Compliance
工作温度：-30 ~ 85 °C
存储温度：-40 ~ 95 °C
应用产品：工业
一、群创7寸工业液晶屏G070Y2-T02应用特征
面板品牌 | 群创 |
面板型号 | G070Y2-T02 |
面板类型 | a-Si TFT-LCD, 液晶模组 |
RoHS状态 | RoHS Compliance |
工作温度 | -30 ~ 85 °C |
存储温度 | -40 ~ 95 °C |
耐振动性 | 3.0G (29.4 m/s²) |
面板应用 | 车载显示工业 |
二、群创7寸工业液晶屏G070Y2-T02光学特征
面板亮度 | 500 cd/m² (Typ.) |
可视角度 (L/R/U/D) | 70/70/60/60 (Typ.)(CR≥10) |
反应时间 (ms) | 5/11 (Typ.)(Tr/Td) |
工作模式 | TN，常白显示，透射式 |
对比度 | 600 : 1 (Typ.) (透射) |
色温 | 6485K |
显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
白色色度 | X:0.313; Y:0.329 |
NTSC比值 | 74% |
sRGB覆盖率 | 97% |
Adobe RGB覆盖率 | 75% |
DCI-P3覆盖率 | 77% |
Rec.2020覆盖率 | 56% |
白场变动 | 1.25/1.40 (Typ./Max.)(5 points) |
三、群创7寸工业液晶屏G070Y2-T02结构特征
面板尺寸 | 7.0英寸 |
像素数量 | 800(RGB)×480, WVGA |
像素布局 | RGB垂直条状 |
像素间距 (mm) | 0.1905×0.1905 [133PPI] |
点间距 (mm) | 0.0635×0.1905 |
显示区域 (mm) | 152.4(H) × 91.44(V) |
可视区域 (mm) | 154.6(H) × 93.64(V) |
外观尺寸 (mm) | 165(H) × 104(V) |
外观厚度 (mm) | 6.33±0.5 mm |
物理形状 | 平面矩形 |
风景肖像 | 风景模式 |
宽高比 | 15:9 (H:V) |
重量 | 132±15g |
表面处理 | 雾面，Hard coating (3H) |
四、群创7寸工业液晶屏G070Y2-T02电子特征
翻转扫描 | 翻转 (水平/垂直) |
工作频率 | 60Hz |
功率消耗 | 3.45W (Typ.) |
时序控制 (T-CON) | Embedded T-CON |
五、群创7寸工业液晶屏G070Y2-T02背光特征
类型 | WLED |
位置 | 侧入式光源(底部) |
数量 | 7S2P |
形状 | 阵列 |
寿命(小时) | 50K (Min.) |
电压供应 | 18.9/28.0/31.5V (Min./Typ./Max.) |
电流供应 | 110mA (Typ.) |
功率消耗 | 3.08W (Typ.) |
背光驱动 | 无 |
类型 | 端子 |
六、群创7寸工业液晶屏G070Y2-T02信号特征
电压供应 | 3.3/10/19/-6.8V (Typ.)(VCC/AVDD/VGH/VGL) |
电流供应 | 22/29/0.216/0.213mA (Typ.)(ICC/IDD/IGG/IEE) |
信号逻辑电压 | 0≤VIL≤0.2VCC; 0.8VCC≤VIH≤VCC |
信号系统 | TTL (1 ch, 6/8-bit) |
类型 | FPC |

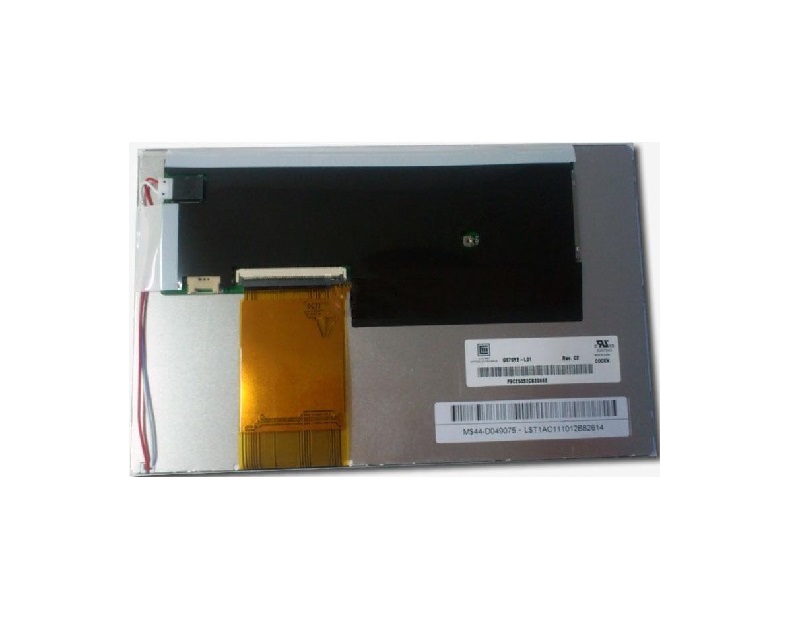

G070Y2-T02群创(Innolux)是一款7.0英寸a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 95°C，耐振动性为3.0G (29.4 m/s²)。
G070Y2-T02群创液晶屏它的特征为：宽温，白光LED背光，寿命大于5万小时，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面，基于它的特征此型号适用于车载显示，工业。
